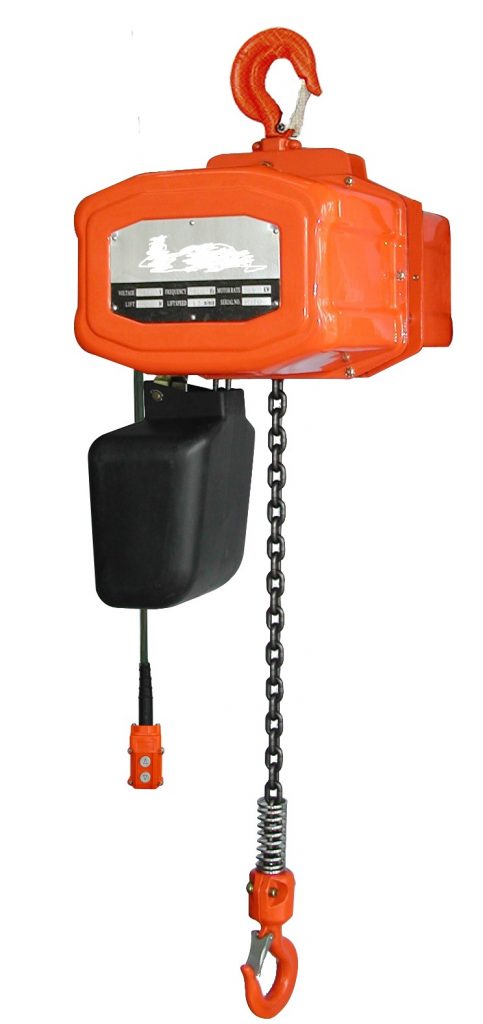

ELECTRIC CHAIN HOIST LIFTHAND
Cap : 3 Ton
OVERHEAD CRANE
WHAMFLER HOIST CRANE
OVERHEAD CRANE
VAHLE HOIST CRANE
JIB CRANE
Jib Crane merupakan pesawat pengangkat yang terdiri dari berbagai macam ukuran, jib crane yang kecil biasanya digunakan pada perbengkelan dan pergudangan untuk memindahkan barang-barang relatif berat.
Jib Crane memiliki sistem kerja dan mesin yang mirip seperti Hoist Crane dan struktur yang mirip denga hydraulic crane, tujuan dari perangkat ini adalah untuk membantu para pekerja memindahkan objek/benda berat dari 30 ton hingga 100 ton dari satu titik ke titik lain.
Jib crane digunakan untuk mengangkat muatan secara vertikal, menahannya apabila diperlukan dan menurunkan muatan ke tempat lain yang ditentukan dengan mekanisme pendongkrak (luffing), pemutar (slewing), dan pejalan (travelling)
KOMPONEN-KOMPONEN JIB CRANE
1. Jib/Lengan Crane berfungsi mengangkat material yang dibutuhkan dengan bantuan kabel baja (sling).
2. Counter Weight berfungsi untuk menyeimbangkan berat crane dengan jib, agar seimbang bagian counter weight ini biasanya menggunakan beton.
3. Hoist, Trolley dan Sling = Hoist merupakan bagian dr crane yang berfungsi untuk membawa material secara vertikal, sedangkan trolley berfungsi membawa material secara horizontal.
SERTIFIKASI JIB CRANE
PERMENAKERTRANS RI NO. : PER.09/MEN/VII/2010 tentang Operator dan Petugas Pesawat Angkat dan Angkut sebagaimana yang di maksud dalam pasal 6 ayat (2)
FABRIKASI LIFT BARANG / CARGO LIFT
Fabrikasi lift barang atau cargo lift adalah proses fabrikasi dan konstruksi yang di lakukan dalam suatu rangkaian pekerjaan dari beberapa komponen dan dibentuk setahap demi setahap dan didalamnya sudah dipersiapkan segala macam alat dan mesin -mesin sampai menjadi suatu bentuk yang dapat dipasang menjadi sebuah rangkaian lift barang atau cargo lift.
KOMPONEN-KOMPONEN CARGO LIFT
1. MESIN, lift barang/cargo lift adalah hoist, yaitu

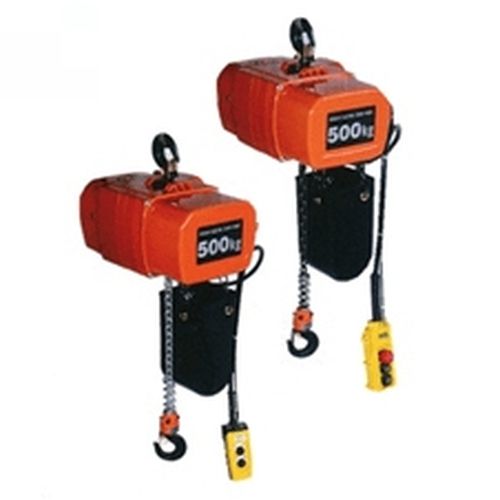

a. Electric Chain Hoist

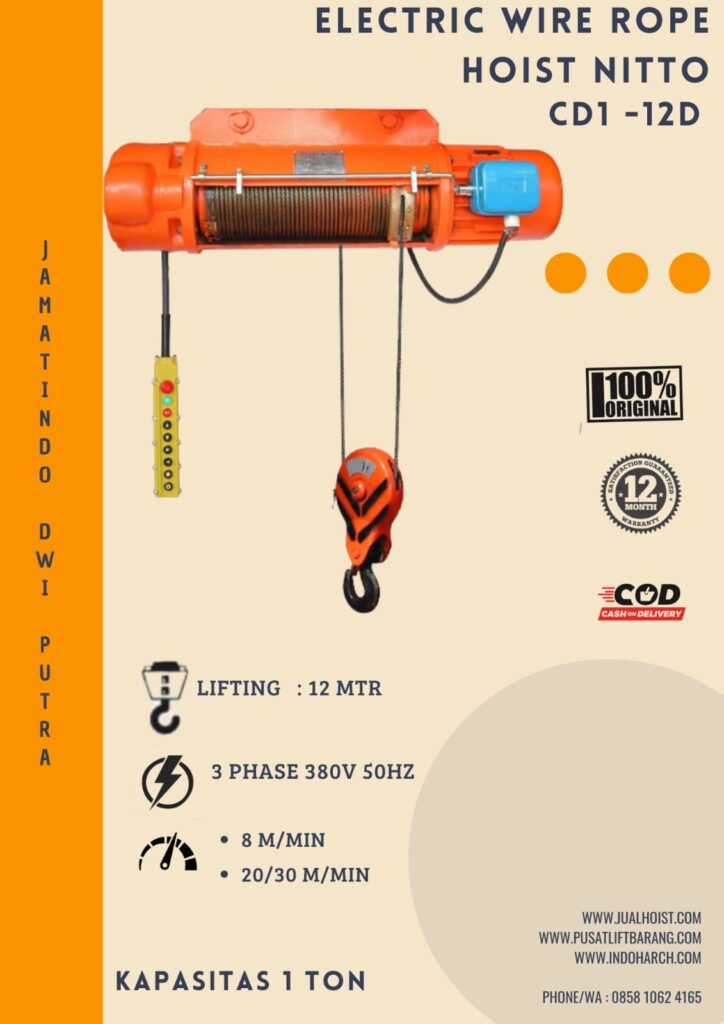

b. Electric Wire Rope Hoist
2. RAIL, jenis rail pada lift barang ada beberapa macam :
a. T-Rail K-13
b. UNP Beam
c. H Beam
3. SAFETY DEVICE atau SAFETY BRAKE, Safety Device sangat berguna saat selling atau rantai putus. Alat ini mencegah sangkar meluncur ke bawah.
4. OTOMATIS CONTROL atau PANEL CARGO LIFT adalah Control panel atau pengendali. Bertugas menerima dan mencatat setiap perintah kerja yang kemudian diolah dan memberikan instruksi sesuai perintah pemakai, baik dari luar sangkar lift maupun dari dalam lift itu sendiri.

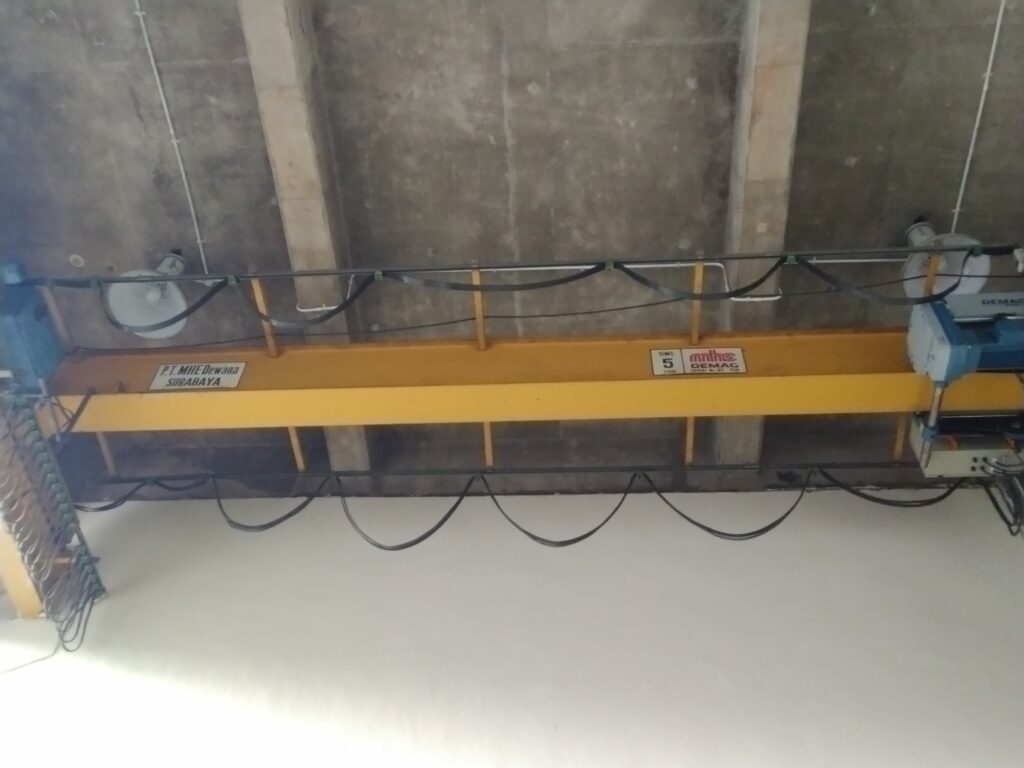

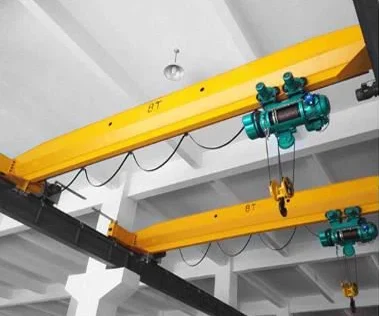

OVERHEAD CRANE
Overhead Crane digunakan untuk memindahkan barang atau muatan yang sangat besar dari satu tempat ke tempat yang lainnya, dimana jika dilakukan manual itu akan menghabiskan banyak sumber daya manusia maupun sumber daya waktu. Dengan kondisi kemajuan industri dari seluruh dunia, termasuk Indonesia. Kini pengguna overhead crane sudah bukan hal yang asing lagi. Sekarang ini, beberapa perusahaan alat berat menawarkan overhead crane untuk semua industri, dimana pemasangan overhead crane ini dapat di kustomisasikan untuk disesuaikan dengan kebutuhan indutri tersebut.

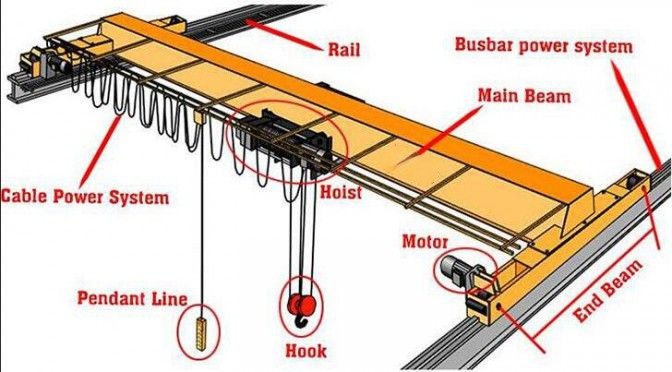

KOMPONEN-KOMPONEN OVERHEAD CRANE
1. Mesin, Overhead Crane adalah Hoist, yaitu :
a. Electric Chain Hoist
b. Electric Wire Rope Hoist
2. Girder Overhead Crane, yaitu :
a. Single Girder/Single Rail yaitu kontruksi overhead crane yang menggunakan 1 girder saja.
b. Double Girder/Double Rail yaitu kontruksi overhead crane yang menggunakan 2 girder begitu pula railnya
3. End Carriege/Crane Sadle Overhead Crane, Yaitu :
a. Motor End Carriege/Motor Crane Sadle yaitu Penggerak untuk menggerakan gear box girder yang menghubungkan girder dengan runway rail
b. Roda End Carriege/Roda Crane Sadle yaitu Menggerakan yang ada pada lintasan sehingga memungkinkan crane untuk bergerak maju dan mundur
4. Electrical Cross Travel Overhead Crane, yaitu :
a. Festoon System Whamfler
b. Festoon System Vatile
c. Festoon System KYEC
5. Electrical Long Travel Overhead Crane, yaitu :
a. Busbar Current Collector Whamfler
b. Busbar Current Collector Vahfle
c. Busbar Current Collector KYEC
6. Panel Control/Box Panel Overhead Crane yaitu Lemari electrical untuk mengontrol Overhead Crane dan Gantry Crane
Lift Barang / Cargo Lift
Lift Barang atau Cargo Lift adalah sebuah alat yang digunakan untuk mengangkut barang ke lantai atau tempat yang lebih tinggi. Pada umumnya di design menggunakan mesin penggerak tarikan langsung tanpa adanya beban penyeimbang. Mesin penggerak biasanya Electric Chain Hoist atau Electric Wire Rope Hoist. Lift barang atau cargo lift tidak ada standarisasi, maka dimesi ruangan nya dapat dibuat sesuai dengan kebutuhan klien. Pintu Lift barang pada umumnya dibuat manual open dan bisa juga menggunakan Harmonica Door atau Folding Gate atau bahkan Swing Door dengan material steel painted maupun wire mesh. Lift barang atau cargo lift tidak boleh digunakan untuk mengangkut penumpang.
KOMPONEN-KOMPONEN CARGO LIFT
1. MESIN lift barang/cargo lift adalah Hoist, yaitu :
a. Electric Chain Hoist
b. Electric Wire Rope Hoist
2. RAIL, jenis Rail pada Lift Barang ada beberapa macam :
a. T-Rail K-13
b. UNP Beam
c. H Beam
3. Safety Device atau Safety Brake, Safety Device sangat berguna saat seling atau rantai putus, Alat ini mencegah sangkar meluncur ke bawah
4. Otomatis Kontrol atau Panel Cargo Lift adalah contol panel atau pengendali. Bertugas menerima dan mencatat setiap perintah kerja yang kemudian diolah dan memberikan intruksi sesuai perintah pemakai, baik dari luar sangkar lift maupun dari dalam lift itu sendiri.
